Robot Trolley findes i flere generationer af hver model. Her kan du se generationsoversigten og lære at aflæse din egen robots mærkeplade, så du bestiller det rigtige reservedel første gang.
For at finde de korrekte reservedele til din Robot Trolley skal du identificere model og generation på typepladen.
Typepladen er placeret på toppen af robotten ved tårnet. Her finder du:
Eksempel:
Model: RT1500
Serienummer: G3-4-405588
Serienummeret fortæller:
Model, generation og version er vigtige, da nogle reservedele kun passer til bestemte generationer af Robot Trolley.
Eksempel:
Vi ved følgende:
Følgende batterier er tilgængelige:
De vigtigste specifikationer for hver generation af RT1500, RT2500, RT4500 og RT5500RS.
| RT1500 G12006 | RT1500 G2~2009 | RT1500 G32013 | RT1500 G42023 | RT1500RS G52024 | RT2500 G12013 | RT2500 G22023 | RT2500RS G12016 | RT2500RS G22023 | RT2500RS G32024 | RT4500 G12015 | RT4500 G22023 | RT4500 G32024 | RT5500RS G12025 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Udgivelsesår | 2006 | ~2009 | 2013 | 2023 | 2024 | 2013 | 2023 | 2016 | 2023 | 2024 | 2015 | 2023 | 2024 | 2025 |
| Vægt | – | 19,9 kg | 19,9 kg | 19,9 kg | 19,9 kg | 37,5 kg | 37,5 kg | 37,5 kg | 37,5 kg | 37,5 kg | 37,5 kg | 37,5 kg | 37,5 kg | 39,8 kg |
| Højde (uden topbeslag) | – | 212 mm | 212 mm | 212 mm | 212 mm | 212 mm | 212 mm | 212 mm | 212 mm | 212 mm | 212 mm | 212 mm | 212 mm | 241 mm |
| Bredde | – | 445 mm | 445 mm | 445 mm | 445 mm | 480 mm | 480 mm | 480 mm | 480 mm | 480 mm | 480 mm | 480 mm | 480 mm | 570 mm |
| Længde | – | 400 mm | 400 mm | 400 mm | 400 mm | 550 mm | 550 mm | 550 mm | 550 mm | 550 mm | 550 mm | 550 mm | 550 mm | 550 mm |
| Motor | 2 x DC-planetmotor | 2 x DC-planetmotor | 2 x DC-planetmotor | 2 x DC-planetmotor | 2 x DC-planetmotor | 4 x DC-planetmotor | 4 x DC-planetmotor | 4 x DC-planetmotor | 4 x DC-planetmotor | 4 x DC-planetmotor | 4 x DC-planetmotor | 4 x DC-planetmotor | 4 x DC-planetmotor | 2 x børsteløs DC, planetgear |
| Spænding | 14,8V | 14,8V | 14,8V | 14,8V | 25,9V | 14,8V | 14,8V | 25,9V | 25,9V | 25,9V | 25,9V | 25,9V | 25,9V | 44,4V |
| Hastighed, lastet | 6 m/min | 6 m/min | 6 m/min | 6 m/min | 6 / 12 m/min | 6 m/min | 6 m/min | 6 / 12 m/min | 6 / 12 m/min | 6 / 12 m/min | 6 m/min | 6 m/min | 6 m/min | 6 / 12 m/min |
| Hastighed, ulastet | 7 m/min | 7 m/min | 7 m/min | 7 m/min | 7 / 14 m/min | 7 m/min | 7 m/min | 7 / 14 m/min | 7 / 14 m/min | 7 / 14 m/min | 7 m/min | 7 m/min | 7 m/min | 7 / 14 / 25 m/min |
| Hall-sensor | Nej | Nej | Nej | Nej | Ja | Nej | Nej | Nej | Nej | Nej | Nej | Nej | Nej | Ja |
| Bremse | Nej | Nej | Nej | Nej | Valgfri | Nej | Nej | Nej | Nej | Nej | Nej | Nej | Nej | Valgfri |
| Maks. lodret last | – | 1000 kg | 1000 kg | 1000 kg | 1000 kg | 1000 kg | 1000 kg | 1000 kg | 1000 kg | 1000 kg | 1000 kg | 1000 kg | 1000 kg | 800 kg |
| Trækkapacitet | 1.500 kg | 1.500 kg | 1.500 kg | 1.500 kg | 1.500 kg | 2.500 kg | 2.500 kg | 2.500 kg | 2.500 kg | 2.500 kg | 4.500 kg | 4.500 kg | 4.500 kg | 5.500 kg |
| Farve | Sølv, alu | Sølv, alu | Sølv, alu | Sølv, alu | Sort | Sølv | Sølv, alu | Sølv, alu | Sølv, alu | Sort | Sort | Sølv, alu | Sølv, alu | Sort |
| Batterioplader | 100–240VAC in / 16,8VDC 1A out | 100–240VAC in / 16,8VDC 2A out | 100–240VAC in / 16,8VDC 2A out | 100–240VAC in / 16,8VDC 5A out | 100–240VAC in / 29,4VDC 5A out | 100–240VAC in / 16,8VDC 2A out | 100–240VAC in / 16,8VDC 2A out | 100–240VAC in / 29,4VDC 2A out | 100–240VAC in / 29,4VDC 5A out | 100–240VAC in / 29,4VDC 5A out | 100–240VAC in / 29,9VDC 5A out | 100–240VAC in / 29,4VDC 5A out | 100–240VAC in / 29,4VDC 5A out | 100–240VAC in / 50,4VDC 7A out |
| Signal | Zigbee 2.4GHz | Zigbee 2.4GHz | Zigbee 2.4GHz | Zigbee 2.4GHz | Zigbee 2.4GHz | Zigbee 2.4GHz | Zigbee 2.4GHz | Zigbee 2.4GHz | Zigbee 2.4GHz | Zigbee 2.4GHz | Zigbee 2.4GHz | Zigbee 2.4GHz | Zigbee 2.4GHz | Zigbee 2.4GHz |
| Batteri | – | 14,8V / 6,6Ah (97,7Wh) | 14,8V / 6,6Ah (97,7Wh) | 14,8V / 6,6Ah (97,7Wh) | 25,9V / 5Ah | 14,8V / 11Ah | 14,8V / 11Ah | 25,9V / 11Ah | 25,9V / 11Ah | 25,9V / 11Ah | 25,9V / 11Ah | 25,9V / 11Ah | 25,9V / 11Ah | 44,4V / 17,5Ah |
| Quick-swap batteri | Nej | Nej | Nej (valgfri) | Ja | Ja | Nej (valgfri) | Ja | Nej (valgfri) | Ja | Ja | Nej (valgfri) | Nej (valgfri) | Ja | Nej (valgfri) |
| Driftstid (fuld last) | Ca. 30 min. | Ca. 30 min. | Ca. 30 min. | Ca. 30 min. | Ca. 30 min. | Ca. 30 min. | Ca. 30 min. | Ca. 30 min. | Ca. 30 min. | Ca. 30 min. | Ca. 30 min. | Ca. 30 min. | Ca. 30 min. | Ca. 30 min. |
| IP-klasse | IP54 | IP54 | IP54 (IP66 optional) | IP54 (IP66 optional) | IP54 (IP66 optional) | IP54 (IP66 optional) | IP54 (IP66 optional) | IP54 (IP66 optional) | IP54 (IP66 optional) | IP54 (IP66 optional) | IP54 (IP66 optional) | IP54 (IP66 optional) | IP54 (IP66 optional) | IP54 |
| Retningsviser-lys | Nej | Nej | Nej | Nej | Hvid frem / rød bag | Nej | Nej | Nej | Nej | Hvid frem / rød bag | Nej | Nej | Hvid frem / rød bag | Nej |
| Nødstopknapper | – | – | – | – | – | – | – | – | – | – | – | – | – | Ja |
| Batteri til fjernbetjening | 2 x AA 1,5V | 2 x AA 1,5V | 2 x AA 1,5V | 2 x AA 1,5V | 2 x AA 1,5V | 2 x AA 1,5V | 2 x AA 1,5V | 2 x AA 1,5V | 2 x AA 1,5V | 2 x AA 1,5V | 2 x AA 1,5V | 2 x AA 1,5V | 2 x AA 1,5V | 2 x AA 1,5V |
| Fjernbetjeningens rækkevidde | – | Maks. 25 m | Maks. 25 m | Maks. 25 m | Maks. 25 m | Maks. 25 m | Maks. 25 m | Maks. 25 m | Maks. 25 m | Maks. 25 m | Maks. 25 m | Maks. 25 m | Maks. 25 m | Maks. 25 m |
| Batteristatus-visning | – | LED på fjernbetjening | LED på fjernbetjening | LED på fjernbetjening | LED på fjernbetjening | LED på fjernbetjening | LED på fjernbetjening | LED på fjernbetjening | LED på fjernbetjening | LED på fjernbetjening | LED på fjernbetjening | LED på fjernbetjening | LED på fjernbetjening | Display på fjernbetjening + batteriindikator-enhed |
| Sikkerhedsfunktion | – | 3 min. automatisk slukning af Robot Trolley, 20 sek. automatisk slukning af fjernbetjening | 3 min. automatisk slukning af Robot Trolley, 20 sek. automatisk slukning af fjernbetjening | 3 min. automatisk slukning af Robot Trolley, 20 sek. automatisk slukning af fjernbetjening | 3 min. automatisk slukning af Robot Trolley, 20 sek. automatisk slukning af fjernbetjening | 3 min. automatisk slukning af Robot Trolley, 20 sek. automatisk slukning af fjernbetjening | 3 min. automatisk slukning af Robot Trolley, 20 sek. automatisk slukning af fjernbetjening | 3 min. automatisk slukning af Robot Trolley, 20 sek. automatisk slukning af fjernbetjening | 3 min. automatisk slukning af Robot Trolley, 20 sek. automatisk slukning af fjernbetjening | 3 min. automatisk slukning af Robot Trolley, 20 sek. automatisk slukning af fjernbetjening | 3 min. automatisk slukning af Robot Trolley, 20 sek. automatisk slukning af fjernbetjening | 3 min. automatisk slukning af Robot Trolley, 20 sek. automatisk slukning af fjernbetjening | 3 min. automatisk slukning af Robot Trolley, 20 sek. automatisk slukning af fjernbetjening | 20 sek. automatisk slukning af fjernbetjening |
Et komplet eksempel: en kunde har brug for et nyt batteri til sin Robot Trolley.
Kunden ved, at modellen er en RT1500, så vi kan med det samme udelukke RT2500, RT4500 og RT5500RS.

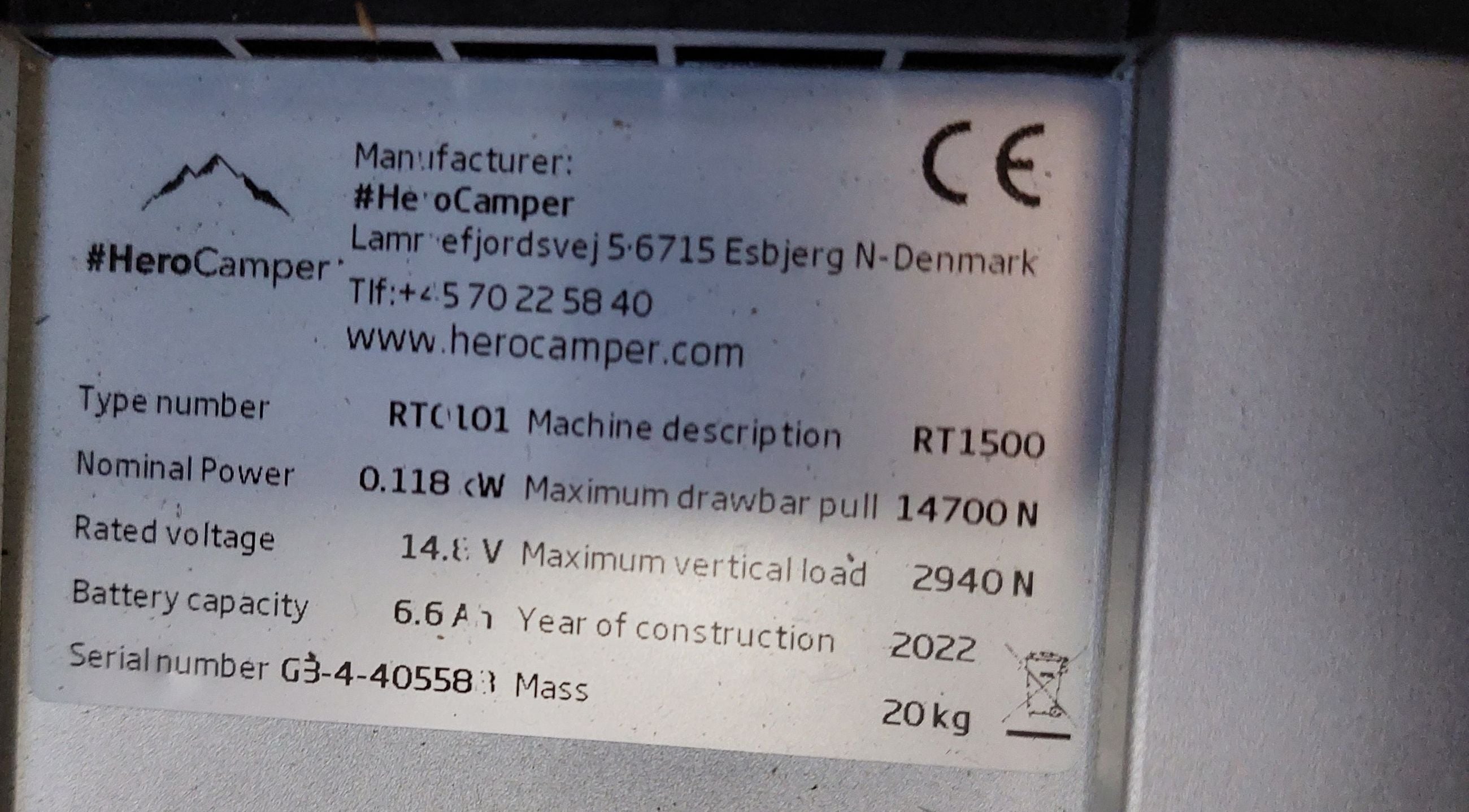

Typepladen sidder under robotten og viser model og serienummer. Denne enhed er en RT1500 med serienummer G3-4-405588.
G3 fortæller os robottens generation. Tallet derefter (her: 4) er versionsnummeret. Et generationsskift svarer typisk til en større ændring, mens versionsnumre normalt kun bruges internt til produktionen. Husk også at tjekke regionen (EU, AUS, NZ eller US).
Når model og generation er fastlagt, er der tre mulige batterier til RT1500: A) Robot Trolley Battery RT1500 Narrow, til G1, EU/AUS/NZ. B) Robot Trolley Battery RT1500, til G2-G4, EU/AUS/NZ/US. C) Robot Trolley Quick Swap Battery RT1500 G5, EU/AUS/NZ/US.
Da denne robot er en G3, passer batteri B. A og C passer ikke til denne enhed.
